Tässä on sanomisen arvoinen asia etukäteen: keskustelu pyöränvälikkeiden turvallisuudesta on enimmäkseen keskustelua siitä, millaisia pyörän välilevyjä ihmiset ostavat. Napakeskeinen välikappale, joka on koneistettu ilmailualumiinista ja asennettu momenttiavaimella, on hyvin erilainen esine kuin valukorvakekeskeinen kiekko, joka on vedetty massalistalta ilman sertifikaatteja ja ilman CB-spesifikaation. Niiden yhdistäminen on kuin sanoisi, että vasarat ovat vaarallisia, koska jotkut ihmiset omistavat huonoja.
Näemme tämän spektrin molemmat päät Ningbon tehtaallamme. Tiedämme, mikä erottaa tuotteen, jonka laittaisimme luottavaisesti omiin ajoneuvoihimme, sellaisista, joita emme laittaisi. Tämän oppaan ympärille on rakennettu – ei yleinen turvallisuusvastuulauseke, vaan todelliset muuttujat, jotka määrittävät, toimiiko pyörän välilevy hyvin vai ei.
Napapinnan ja pyörän takaosan välissä on pyörän välilevy, joka työntää pyörää ulospäin kiinteän määrän. Mielenkiintoisempaa on, kun välikappale muuttaa myös pulttikuviota – siinä vaiheessa siitä tulee apyörän välikappaleen mainosapter, ja se avaa oven pyöriville pyörille, jotka on suunniteltu täysin eri ajoneuvoon.
Ihmiset sopivat niihin useista syistä. Jarruvälys on yksi käytännöllisimmistä – kun vaihdat isompiin jarrusatulaan, pyörän takana ei useinkaan ole tarpeeksi tilaa. Asento on toinen: saada pyörä asettumaan lokasuojan tasolle sen sijaan, että se olisi upotettu kaaren sisään. Ja cross-ajoneuvojen asennus on yleistä kuorma-auto- ja off-road-maailmassa, jossa joku haluaa ajaa pyöriä eri mallista ostamatta kokonaan uutta sarjaa.
Mikään näistä ei ole kohtuuttomia tavoitteita. Se, onko välikappaleen turvallista saavuttaa ne, riippuu lähes kokonaan itse tuotteen takana olevasta suunnittelusta.
Jos otat yhden asian koko artikkelista, tee se näin: napakeskeiset ja korvakekeskeiset välikkeet eivät ole keskenään vaihdettavissa, ja useimmat välikappaleen turvallisuusongelmat alkavat sekoittamalla nämä kaksi toisiinsa.

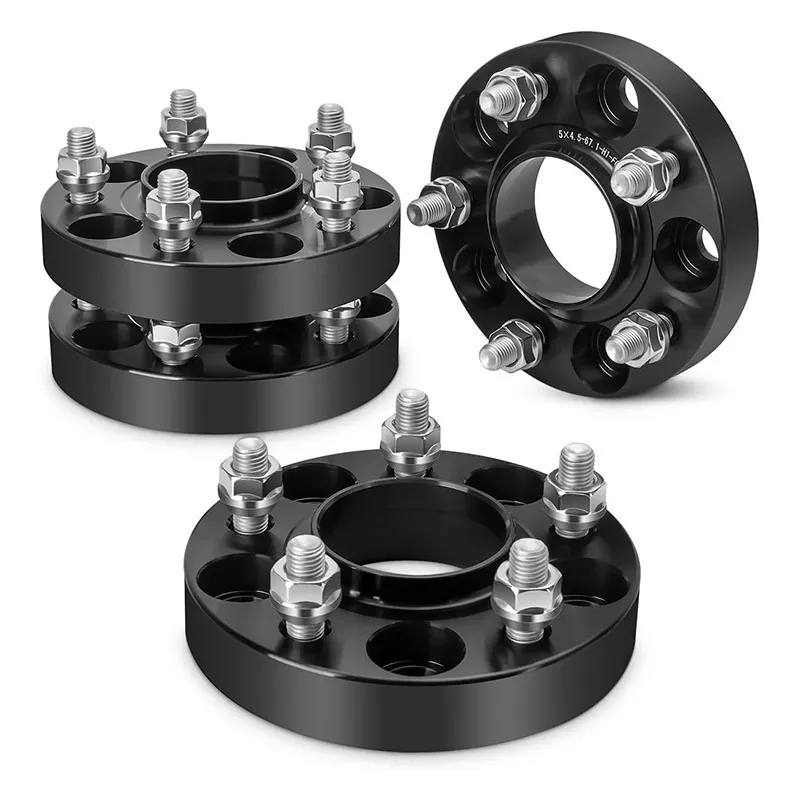

Napakeskeisessä välikappaleessa on keskireikä, joka on koneistettu vastaamaan tarkasti ajoneuvosi navan halkaisijaa – tätä numeroa kutsutaan CB- tai keskiporauksen arvoksi. Kun ruuvaat sen kiinni, välikappale kiinnittyy suoraan akselin navan koneistettua olaketta vasten. Tämä kosketuspiste kantaa sivuttaista kuormaa. Korvakemutterit tekevät sen, mitä ne on suunniteltu tekemään – kiristys – eivät kompensoi jotain, joka ei ole keskitetty.
Tämä on identtinen tehtaan renkaiden toimintatavan kanssa. OEM-pyörät ovat napakeskeisiä juuri tästä syystä. Ei tärinää, ei epätasaista kuormitusta, ei ylimääräistä rasitusta nastoihin.
Korvakeskeisen välikappaleen keskireikä on suurempi kuin napa. Teoriassa, jos jokainen korvamutteri on kiristetty täydellisesti ja pysyy sellaisena, pyörä pysyy keskellä. Todellisessa maailmassa – lämpösyklien, tiekuormituksen ja muutaman kuukauden ajon jälkeen – ihanne ajautuu vähitellen. Päädyt klassisiin oireisiin: moottoritien nopeuksilla lievää tärinää, jota ei ennen ollut, vähitellen kiihtyvää pyöränlaakerien kulumista ja pahimmassa tapauksessa nastan väsymistä.
Nopea tarkastus ostoksia tehdessä: Luettelo, joka antaa yhden välikappaleen hurjan erilaisille ajoneuvoille, on melkein varmasti korvakeskeinen. Napakeskeiset välikkeet määritellään tarkan CB-mitan mukaan. Jos CB-spesifikaatioita ei ole luettelossa, jatka etsimistä.
| Ominaisuus |
Keskuskeskeinen |
Korvakeskeinen |
| Kuinka pyörä on keskitetty |
Navan porausrekisteri (sama kuin OEM) |
Vain mutterit |
| Tärinäriski nopeudella |
Erittäin matala oikein asennettuna |
Kohtalainen tai korkea ajan myötä |
| Laakereiden kuluminen |
Normaali — kuormituspolku muuttumaton |
Kiihtyy sivuttaisrasituksessa |
| Soveltuvuus päivittäiseen ajoon |
Kyllä |
Ei suositella |
| Mitä etsiä teknisistä tiedoista |
CB-mitta sovitettu ajoneuvoon |
Usein luettelossa "yleissovitus" |
Kyllä – oikein määritellyt napakeskeiset pyöränvälikkeet ovat turvallisia päivittäisessä käytössä. Tämä ei ole valmistajan optimismia; se kuvastaa sitä, mitä TÜV Rheinland todella testaa sertifioiessaan välikappaletta. Niiden prosessi sisältää dynaamisia kuormitusjaksoja, taivutusmomenttianalyysiä ja väsymistestiä, jotka simuloivat vuosia todellista ajoa. Läpäisevä tuote ei mene vain paperille.
Muutamilla käytännön tavoilla on kuitenkin enemmän merkitystä kuin useimmat ihmiset ymmärtävät:
• Kiristä uudelleen ensimmäisten 50 mailin jälkeen. Uudet välilevyt asettuvat istuessaan kuormituksen ja lämmön alla. Vääntömomentin korjaaminen jälkikäteen on tärkein yksittäinen askel pitkän aikavälin luotettavuuden kannalta. Laita muistutus puhelimeesi. Se kestää viisi minuuttia.
• Valitse paksuus tarkoituksenmukaisesti. 12 mm:n välikappale sedanissa jarruvälyksen vuoksi on hyvin erilainen tekninen skenaario kuin nostetun kuorma-auton 40 mm:n välilevy. Molemmat voidaan tehdä turvallisesti - mutta ne eivät ole vastaavia.
• Tee siitä osa kausirutiiniasi. Välikappaleen vääntömomentin tarkistaminen renkaan pyörimisen aikana ei vie läheskään ylimääräistä aikaa. Useimmat ihmiset, jotka käyttävät välikappaleita vuosia ilman ongelmia, tekevät tämän.
Verkossa lukemisen arvoisilla vioilla on yhteinen säike: korvakekeskeiset välilevyt, yhteensopimattomat tekniset tiedot ja ohitetut uudelleenvääntömomentit. Poista nämä kolme kuvasta ja riskiprofiili muuttuu oleellisesti.
Laadukkaat välilevyt tulevat aihiosta alumiinista – CNC-koneistettu kiinteästä tankomassasta, ei kaadettu muottiin. Kaksi metalliseosta, joita kohtaat hyvämaineisissa tuotteissa, ovat 6061-T6 ja 7075-T6.
• 6061-T6: Vakiomateriaali suurimmalle osalle valikoimastamme. Vetolujuus noin 310 MPa, erinomainen korroosionkestävyys, todistettu vuosikymmenien moottoriurheilun ja jälkimarkkinoiden käytössä. Oikea valinta henkilöautoihin, maastoautoihin ja kevyisiin kuorma-autoihin.
• 7075-T6: Noin 80 % suurempi vetolujuus (~570 MPa). Oikea vaatimus vakaviin maastorakenteisiin, tela-ajoneuvoihin ja raskaaseen kuormitukseen. Maksaa enemmän koneistamisesta ja vaikeampaa anodisoida tasaisesti.
• Valettu alumiini – vältä kokonaan: Valetuissa välilevyissä on sisäisiä aukkoja ja rakeiden epäjohdonmukaisuuksia, joita aihion osissa ei ole. Jaksottaisen jännityksen alaisena epäjohdonmukaisuudet kehittyvät halkeamiksi, jotka ovat näkymättömiä pinnalla vaurioitumiseen asti.
• TÜV Rheinland / TÜV SÜD: Saksan kolmannen osapuolen testausorganisaatiot. TÜV-sertifiointi vaatii fyysistä testausta – dynaamisia kuormitusjaksoja nimelliskapasiteetin kerrannaisina, ei vain materiaalianalyysiä. Jokaisella voimassa olevalla varmenteella on jäljitettävä raporttinumero. Jos toimittaja ei voi tarjota sellaista, sitä ei ole sertifioitu.
• SGS: Maailman suurin tarkastus- ja sertifiointiryhmä, jonka pääkonttori on Sveitsissä. SGS-testaus kattaa materiaalin koostumuksen, mittatarkkuuden ja mekaanisen suorituskyvyn. Tullivirastojen tunnustama kaikkialla Euroopassa ja Pohjois-Amerikassa.
JUNWEI-sertifiointiasiakirjat ovat osoitteessaVahvuussivumme.
Oikea välilevyn paksuus ei ole paksuin, joka fyysisesti kiinnittyy - se on minimi, joka saavuttaa tavoitteesi. Jokainen lisäämäsi millimetri lisää pyörän laakerin ja akselin taivutusmomenttia.
Paksuus
Tyypillinen sovellus
Mitä tarkistaa
5-12 mm
Jarrusatulan välys; pieni offset-korjaus
Kierteiden kiinnitys olemassa oleviin nastoihin; tavalliset korvamutterit yleensä riittävät
15-25mm
Huuhtele pyörän asennus; leveämpi tela maastoautoille/kuorma-autoille
Nastan ulkonema välikappaleen pinnan ohi – vähintään 1 × nastan halkaisija
25-40mm
Aggressiiviset rakenteet; suuremmat renkaat; maastosovelluksia
Pidennetyt nastat vaaditaan tyypillisesti; tarkista pyörän syvennys
40mm+
Täysi pulttikuvioinen sovitinrakenne; äärimmäisiä mukautettuja rakennelmia
Suositeltava laakerikuorman laskenta; ammattimaista asennusta suositellaan
Jokaista 10 mm:n välikappaleen paksuutta kohden pidennät pyörän momenttivartta kyseisellä määrällä – sama geometria, joka helpottaa pidemmän jakoavaimen kääntämistä. Useimmille päivittäisille kuljettajille alle 25 mm:n leveys pitää sinut turvallisesti vakiojousituksen ja laakereiden sisällä.
Selaa reppujen määrän mukaan:4 korvakkeen sovitinta · 5 Kelkka Adaterit · 6 Korva-adapteria
Kokemuksemme mukaan asennusvirheet aiheuttavat paljon enemmän ongelmia kuin tuotevirheet – laajalla marginaalilla. Nämä ovat erityisiä virheitä, joista kuulemme johdonmukaisimmin, yleensä sen jälkeen, kun jokin on jo mennyt pieleen.
Autosi alkuperäinen pyörän vääntömomentti ei ole sama kuin välikappaleen mutterin vääntömomentti. Välilevyjen valmistajat julkaisevat omat tekniset tiedot – tyypillisesti 80–120 ft-lb henkilöautosovelluksissa – ja niitä on seurattava. Käytä oikeaa momenttiavainta. Iskupistoolit on tarkoitettu poistoa varten, ei lopullista asennusta varten.
Aja 50–100 mailia ja tarkista sitten vääntömomentti. Kun välilevy menee päälle, liitos asettuu pintojen yhtyessä kuormituksen ja lämmön vaikutuksesta. Pieni esikuormituksen menetys tässä vaiheessa on normaalia – siitä tulee ongelma vain, jos kukaan ei korjaa sitä. Tämä yksittäinen vaihe tarttuu melkein kaikkiin ongelmiin ennen kuin siitä tulee todellinen.
Ruostehilse, vanhat takertumisenestojäämät tai tien hiekka napapinnan ja välikappaleen väliin luovat epätasaisen istuintason. Välikappale voi näyttää tasaisena, kun se itse asiassa istuu pienessä kulmassa. Puhdista kaikki liitospinnat teräsharjalla ennen asennusta. Ohut kuparikerros naparekisterissä olevaa takertumista estävää kerrosta on hyvä – pidä se poissa pyörän kosketuspinnasta ja ulokemutterin istuimista.
Kun välilevy menee päälle, alkuperäiset navan nastat ovat upotettuina välilevyn takana. Välilevyn omien tappien on kytkeydyttävä riittävästi kierrettä pyörään. Alan vähimmäishalkaisija on yksi täysi nastan halkaisija – joten 12 mm:n nasta vaatii vähintään 12 mm:n kiinnittymisen pyörän korvakkeen reikiin. Laske näkyvät langat. Jos se näyttää marginaalilta, se on sitä.
5 × 114,3 välikappale 5 × 100 navassa kytkeytyy osittain ja näyttää istuvalta olematta täysin kiinni. Varmista aina PCD-, CB- ja kierteen nousu ajoneuvosi navan teknisten tietojen perusteella – ei mallin yleisten teknisten tietojen, vaan tarkan vuoden ja trimmauksen mukaan, koska ne voivat vaihdella tuotantoajojen välillä.
Välilevyjen laillisuus riippuu siitä, missä olet – joskus missä osavaltiossa tai maakunnassa olet, joskus ajoneuvotyypistäsi. Tässä on käytännön yhteenveto useimmin toimittamistamme markkinoista:
| Alue |
Status |
Keskeiset kohdat |
| Yhdysvallat |
Laillinen kaikissa 50 osavaltiossa |
Ei liittovaltion rajoituksia; jotkin osavaltiot (CA, FL, NY, TX, IL) edellyttävät, että pyörät eivät työnty ulos lokasuojan linjan ulkopuolelle |
| Yhdistynyt kuningaskunta |
Laillinen |
Pyörien jousituksen ja korirakenteen on oltava tyhjiä; TÜV- ja SGS-sertifikaatit kunnioitetaan MOT:ssa |
| Saksa |
Ehdollinen |
Vaatii ABE (Allgemeine Betriebserlaubnis) tai ajoneuvokohtaisen TÜV-merkinnän rekisteröintiasiakirjaan |
| Australia |
valtiosta riippuvainen |
Ulkoneminen pyöränkaaren yli on rajoitettu useimmissa valtioissa; Insinööritodistus voidaan vaatia tietyn leveyden yläpuolella |
| Kanada |
Yleensä laillista |
Se ei saa heikentää ajoneuvon turvallista käyttöä osavaltion tieliikennelakien mukaisesti |
Kun ne ovat napakeskeisiä, valmistettu aihiosta 6061-T6 tai 7075-T6 alumiinista ja asennettu oikealla vääntömomentilla – kyllä, aidosti turvallisia jokapäiväiseen käyttöön. Edellytykset ovat todellista sovitusta ajoneuvosi PCD:hen ja CB:hen, oikea asennusmomentti ja uudelleenmomentin tarkistus ensimmäisten 50–100 mailin jälkeen. Ohita mikä tahansa niistä, niin saat tarpeettoman riskin riippumatta siitä, kuinka hyvä välikappale on.
Napakeskeiset välilevyt asettuvat napareikärekisteriä vasten, joten napa kantaa sivuttain kuormitusta – samalla tavalla kuin tehdaspyörät toimivat. Korvakeskeisissä välikappaleissa on ylimitoitettu reikä, ja ne ovat riippuvaisia pyörän keskittämisestä korvamuttereista. Jatkuvassa tiekäytössä tämä riippuvuus johtaa hienovaraiseen kohdistusvirheeseen, tärinään ja nopeampaan laakerien kulumiseen. Se ei ole vähäinen ero – se on ensisijainen muuttuja, joka erottaa turvalliset välikkeet ongelmallisista.
Aina minimi, joka saavuttaa tavoitteesi. Useimmissa henkilöautoissa se on 5–25 mm. Yli 25 mm tarvitset yleensä pidennettyjä pyörän pultteja; yli 40 mm, oikea kuormituslaskenta ei ole valinnainen. Paksuimman sopivan välikappaleen valitseminen ei ole oikea lähestymistapa – ohuimman välikappaleen valitseminen ratkaisee juuri sinun ongelmasi.
He tekevät, ja usein positiivisesti. Pyörien työntäminen ulospäin leventää ajoneuvon raideväliä, vähentää korin kallistumista ja parantaa sivuttaisvakautta mutkissa. Erittäin paksut välilevyt voivat vaikuttaa ohjauksen palautteeseen ja heikentää tehdaslinjaustietoja, joten nelipyörän kohdistus asennuksen jälkeen on suositeltavaa kaikkeen yli 20 mm:n mittaiseen.
Yhdeksän kertaa kymmenestä: korvakekeskeiset välilevyt, väärä CB tai vääntömomenttiongelma. Napakeskeinen välikappale, jossa on oikea keskireikä, oikein kiristetty, lisää nollavärähtelyä. Tarkista ensin vääntömomentti ja kiristä tarvittaessa uudelleen. Jos tärinä jatkuu, tarkista, vastaako välikkeen CB navan halkaisijaa. Jos et ole varma, mikä CB-spesifikaatio välilevyssäsi on, se on juuri ongelma.
Yhdysvalloissa, Isossa-Britanniassa, Kanadassa ja suurimmassa osassa Eurooppaa – kyllä. Saksa vaatii dokumentoidun hyväksynnän (ABE tai TÜV-merkintä). Australia vaihtelee osavaltioittain. Missä tahansa, missä ajoneuvon katsastaa, TÜV- tai SGS-todistus on paljon parempi kuin saapua ilman asiakirjoja ja toivoa parasta.
Pyörän välikappaleilla on turvallisuus-maineongelma, joka on enimmäkseen lainattu halvoista, korvakekeskeisistä, alumiinivalutuotteista, jotka tulvii markkinoiden alipäätä. Oikea napakeskeinen välikappale – aihiota alumiinia, sovitettu CB, oikea PCD-, TÜV- tai SGS-sertifioitu – ei jaa tätä mainetta hyvästä syystä. Se on eri tuote.
Tarkistuslista on todella lyhyt: napakeskeinen muotoilu, oikea metalliseos (6061-T6 tai 7075-T6), täsmälleen ajoneuvoosi sopiva CB-spesifikaatio, dokumentoitu sertifiointi ja momenttiavain asennuksen yhteydessä. Kiristä uudelleen 50 mailin jälkeen. Tarkista se kahdesti vuodessa.
Kaikki muu "ovatko pyöränvälikkeet vaarallisia" -keskustelussa koskee enimmäkseen sitä, mitä tapahtuu, kun jokin näistä muuttujista jätetään huomiotta - yleensä napakeskeinen osa, yleensä uudelleenvääntömomentti.
