Vietä milloin tahansa kuorma-autofoorumissa tai off-road-yhteisössä ja osut samoihin argumentteihin. Napakeskeinen vai korvakekeskeinen? 6061-T6 vai 7075-T6? Kiinnitys vai slip-on? Henkilölle, joka haluaa vain leveämmän asennon tai tarpeeksi tilaa isompien jarrujen puhdistamiseen, se alkaa tuntua suurelta melulta yksinkertaiselta metallirenkaalta.
Se ei kuitenkaan ole yksinkertaista. Hanki väärä tuote, ja tulokset vaihtelevat ärsyttävästä – ohjausvärähtelystä, jota ei ollut aiemmin – todella vaarallisiin. Välikappalemarkkinat ovat myös tulleet niin ruuhkaisiksi, että tuotteiden arvioiminen yhdellä silmäyksellä on vaikeampaa kuin ennen.
Tämä opas käsittelee sitä, mikä itse asiassa määrää välikappaleen laadun ja turvallisuuden. Ei teknisiä pehmusteita, ei liioiteltuja väitteitä – vain käytännön erittely jokaiselle, joka tekee ostopäätöksen vuonna 2026.

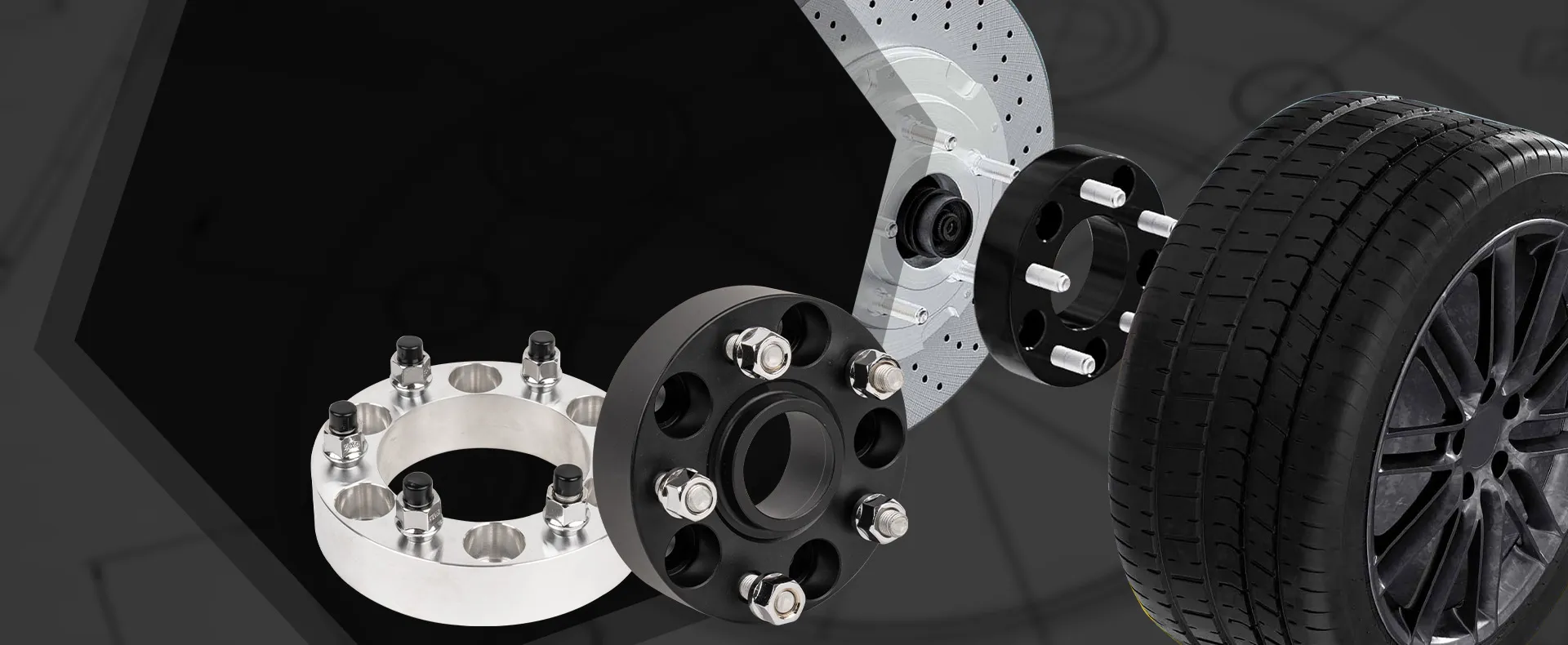

Termit kiertävät riittävän vaihtelevasti, joten kannattaa olla täsmällinen ennen kaikkea. Pyörän välilevy tekee täsmälleen yhden asian: se työntää pyörääsi ulospäin navasta kiinteän määrän. Kymmenen millimetriä, kaksikymmentäviisi, mitä tahansa sovellus tarvitsee. Pulttikuvio pysyy samana kuin tehtaalla. Mitään ei muunneta – vain pyörän asento suhteessa navan pintaan. Yleisiä syitä ovat ylimitoitettujen jarrusatulaen tyhjennys, uppoasennus jousituksen noston jälkeen tai telan leventäminen.
Pyöräsovitin tekee jotain rakenteellisesti erilaista. Se muuntaa pulttikuvion toiseksi. Löysitkö jälkimarkkinoilta porattuja vanteita 5x114,3, mutta autosi käy 5x120? Adapteri siltaa tuon raon. J&W:tPCD-muunnossovittimen valikoimakattaa kokoonpanot 4x100 - 6x139.7 ostajille, jotka vaihtavat pyörämerkkiä tai käyttävät sarjaa, joka on hankittu ajoneuvosta, jolla on eri tehdaskuvio.
Ne näyttävät samanlaisilta. Se, mikä erottaa ne, on mekaaninen toiminto - ja se määrittää, mitä todella tarvitset.
Jos jokin asia kannattaa muistaa tästä oppaasta, se on tämä: käytä aina napakeskeisiä välikappaleita.

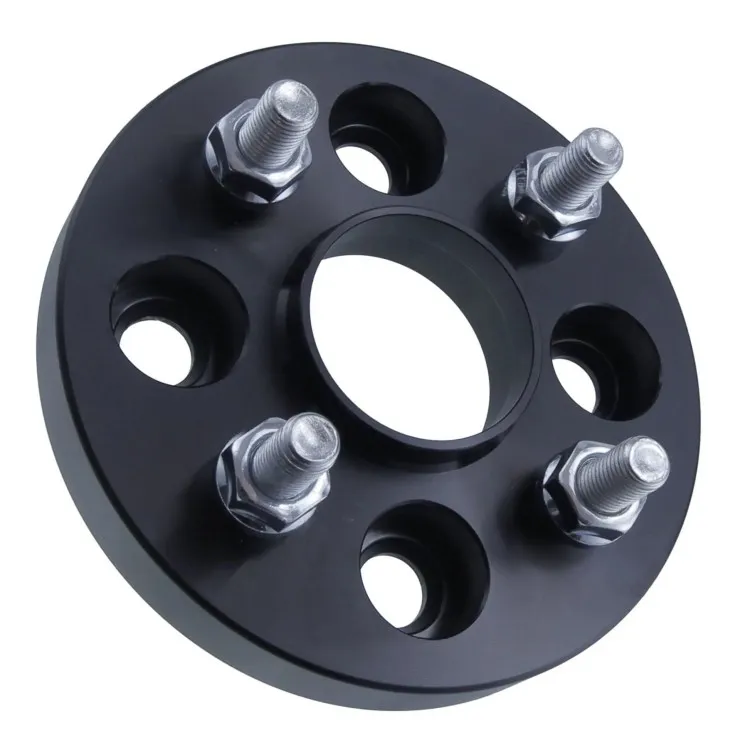

Napakeskeisessä rakenteessa välikappaleen keskireikä on koneistettu vastaamaan ajoneuvon navan ulkohalkaisijaa. Napa kantaa ajoneuvon painon; ulokemutterit kahvan kiristys. Kaksi erillistä työtä, kaksi erillistä pintaa. Jokainen tehdaspyöräasetus toimii tällä tavalla, koska se on oikea kuormituspolku.
Korvakeskeiset välikappaleet ohittavat tarkan porauksen, mikä tarkoittaa, että nastat ja ulokemutterit tekevät molemmat työt. Hitaalla nopeudella tasaisilla teillä et ehkä tunne sitä. Mutta aloita lisäämällä todellisia kaarrekuormia ja pitkiä valtatiekilometrejä, ja kosketuspinnan mikroliike alkaa muodostua. Tärinä seuraa. Sitten nopeutettu nastan kuluminen. Liikkeet, jotka tekevät paljon pyörätyötä, ovat nähneet tämän tarinan lopun – eikä se ole hauskaa.
Ensimmäinen varoitusmerkki on yleensä ohjauspyörän tärinä nopeudella, jota ei ollut ennen asennusta. Jotkut ostajat paikkaavat sen naparenkailla, pienillä lisäkkeillä, jotka täyttävät ylisuuren reiän ja navan välisen raon. Se vähentää tärinää, joskus kokonaan. Mutta se on korjaus tuotteelle, joka ei aluksi sopinut oikein - ei suunnitteluominaisuus.
Jokapyörän välikappaleen sovitinJ&W:n luettelossa on koneistettu napakeskeinen. Keskireikä on sovitettu ajoneuvon speksiin, ei pehmustettu sopivaksi. Tämä yksityiskohta ei näy tuotekuvassa, mutta se näkyy heti, miltä auto tuntuu tiellä.
Tietyllä hintapisteellä jokainen välikappalelista väittää ilmailu-avaruusluokan alumiinin. Tekniset tiedot ovat ymmärtämisen arvoisia, koska ero on todellinen - mutta se yliarvioituu molempiin suuntiin riippuen siitä, kuka myy.
6061-T6 on alan standardi autojen välilevyille ja ansaitsi tämän aseman oikeutetuista syistä. T6-nimitys tarkoittaa liuoslämpökäsittelyä, jota seuraa keinotekoinen vanheneminen, mikä parantaa dramaattisesti lujuutta ja kovuutta pohjaan 6061 verrattuna. Vetolujuus on noin 45 000 psi. Se koneistaa siististi, anodisoi johdonmukaisesti, käsittelee korroosiota. 6061-T6 on täysin riittävä päivittäisiin kuljettajiin, nostettuihin kuorma-autoihin, off-road-laitteisiin ja kohtuulliseen telakäyttöön.
7075-T6 on eri luokka. Sinkki-primääriseos, vetolujuus noin 83 000 psi – noin 84 % vahvempi vetolujuudeltaan. Sen kovuus lähestyy lievää terästä. Sitä käytetään lentokoneiden rakenteissa, koska mikään halvempi materiaali ei saavuta samaa lujuus-painosuhdetta.
Tuo vahvuusero kuulostaa vaikuttavalta. Eri kysymys on, onko sillä merkitystä hakemuksesi kannalta. Kilpailua varten raskaat hinauslaitteet, jotka ajavat kuormitettuja perävaunuja pitkiä matkoja, tai vakavia maastorakenteita, joissa voimakas kuormitus on jatkuvaa – kyllä, päivitys on todellinen. J&W:t7075-T6 PCD 6x139.7 CB95.1 sovitinTäysikokoisille kuorma-autoille ja raskaille katumaastureille suunniteltu sovellus on juuri se sovellus, jossa palkkio oikeuttaa itsensä.
Katuajoon ja viikonloppuna maastokäyttöön? Oikein taottu, CNC-koneistettu, napakeskeinen, itsenäisesti sertifioitu 6061-T6-välike ylittää joka kerta todentamattomasta lähteestä peräisin olevan 7075-T6-tuotteen. Materiaaliluokka on yksi muuttuja. Valmistustarkkuus ja kolmannen osapuolen testaus ovat muita asioita – ja kun lähdettä ei tunneta, näillä muuttujilla on paljon suurempi merkitys.
Tässä on epämiellyttävä totuus spacer-markkinoista: koska nämä asiat näyttävät toimivilta ja asennetaan yksinkertaisesti, halpojen tuotteiden viat pysyvät usein piilossa, kunnes komponentti on todellisen kuormituksen alainen. Siihen mennessä olet yleensä paikassa, jossa sinulla ei mieluummin ole ongelmia. Huono ajoitus on vähättelyä.
SGS- ja TUV-sertifiointi ratkaisevat tietyn ongelman: ne vahvistavat, että joku muu kuin valmistaja on testannut tuotteen tietyissä olosuhteissa. Erityisesti TUV-väsymysprotokollat tiivistävät vuosien todellisen ajokuormituksen laboratoriotestisykliin. Välikappale, jolla on nykyinen TUV-sertifikaatti, on fyysisesti selvinnyt tästä prosessista. Se eroaa kategorisesti teknisistä tiedoista, joissa luetellaan vaikuttavat vetolujuusluvut ilman ulkoista vahvistusta niiden todellisuudesta.
Yksittäisille ostajille tämä on luotettavin tapa varmistaa, että välilevyyn painettu WLL-luokitus vastaa todellista testattua suorituskykyä. Tukkukauppiaille ja laivaston ostajille sertifiointi luo puolustettavan paperiradan – hyödyllistä, jos vakuutuksenantaja tai tarkastaja kyseenalaistaa asennuksen. Ajoneuvojen osalta, jotka kulkevat seuraavissa tapahtumissa, dokumentointikysymys on yhä useammin ei-valinnainen.
Jokaisella J&W Auto Part -toimituksella on sekä SGS- että TUV-sertifikaatti. Varsinaiset todistukset viitenumeroineen ovat saatavilla pyynnöstä. Todelliset asiakirjat oikeista testauslaboratorioista, ei logoja tuotekopiossa.
Ihmiset tutkivat välikappaleita huolellisesti ja nappaavat sitten kaikki varastossa olevat korvamutterit. Seuraava istuinkulman epäsuhta on yksi yleisimmistä asennuksen jälkeisten ongelmien lähteistä – täysin estettävissä, eikä sitä lähes koskaan havaita ennen kuin jokin alkaa tuntua pieleen.
Korvamuttereita on kolmea istuintyyppiä: kartiomainen (60° kartiomainen), kuulaistuin ja litteä. Pyörän korvareiät on koneistettu hyväksymään jokin näistä profiileista. Kun mutteri ei sovi yhteen, se koskettaa reunaa eikä pintaa. Kiristysvoima laskee, vaikka vääntömomenttiarvo lukee oikein avaimessa. Ongelmat elävät tässä erossa "teknisesti kiristetty" ja "todellisuudessa turvallinen".
M12x1,5 on vakiokierreväli useimmissa eurooppalaisissa ja japanilaisissa henkilöautoissa. VW Group, Toyota, Honda, Hyundai – jos autosi on peräisin jostakin näistä alustoista, se on melkein varmasti se, mitä tarvitset. J&W:tM12x1,5 kartiomaiset istukan mutteriton rakennettu näiden ajoneuvojen vaatimaan 60° kartioon.
Kolme asennuskohtaa, jotka ohitetaan jatkuvasti: Käytä momenttiavainta lopulliseen kiristykseen – iskupistoolit sopivat irrotukseen, mutta eivät ulokemutterien kiinnittämiseen spesifikaatioiden mukaan, ja 90–130 ft-lbs:n väli on tärkeämpää kuin useimmat ihmiset ymmärtävät. Kiristä uudelleen 50–100 mailin kohdalla, koska uudet välilevyt ja laitteiston istuin ensimmäisten lämpöjaksojen aikana ja jonkinlainen rentoutuminen on normaalia. Ja tarkista langan sitoutuminen ennen kuin kutsut työn valmiiksi – mikä johtaa seuraavaan osaan.

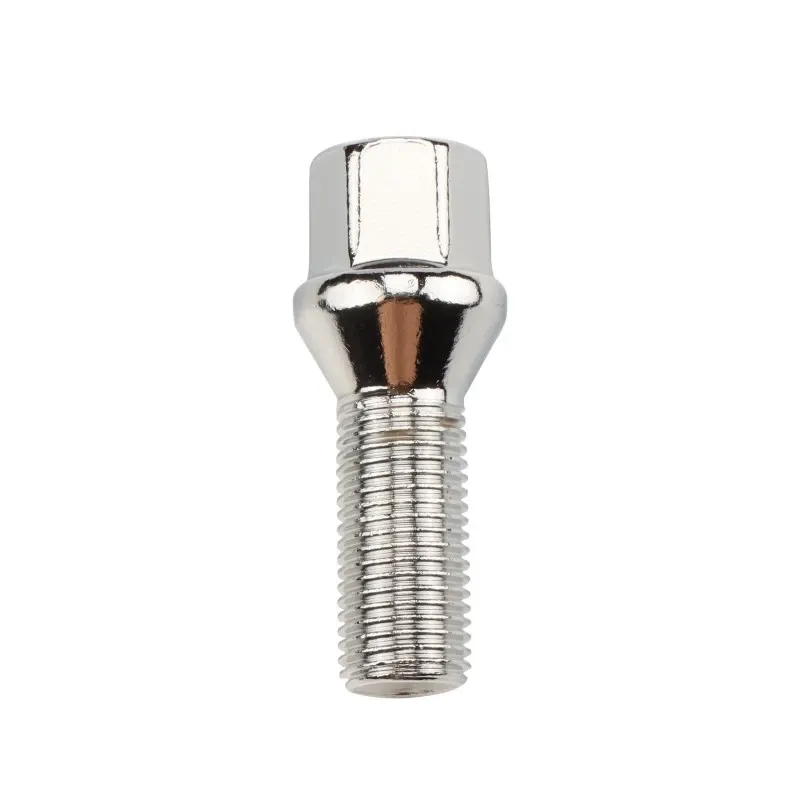

Tehdaslenkkien pultit on mitoitettu tehtaan pyörän paksuuden mukaan. Lisää 20 mm välike ja olet siirtänyt pyörän pintaa 20 mm kauemmaksi navasta – mikä tarkoittaa 20 mm vähemmän kierrekiinnitystä samalle pultille. Pultti ei pidentynyt. Keskus ei tullut lähemmäksi. Tämä lanka yksinkertaisesti katkesi.
Teräskorvapultin turvallinen kierrekiinnitys on vähintään 1 × pultin halkaisija. M12-laitteistolle se on vähintään 12 mm – mieluiten lähempänä 18 mm. Suorita nämä numerot tietylle välilevypaksuudelle ja pyörännavan syvyydelle. Jos tulos jää alle, asennus ei ole turvallista välilevyn laadusta, vääntömomentin asetuksista tai sertifioinnista huolimatta.
J&W:tlaajennettu pulttivalikoimaon rakennettu erityisesti välilevy- ja sovitinsovelluksiin, ja niiden pituudet vastaavat yleisiä välilevypaksuuksia ja kierteiden nousuja alusta alkaen. Laitteiden hankinta samalta valmistajalta kuin välikappale poistaa kierteen nousu- ja istukkakulmaerot, jotka johtuvat eri lähteistä peräisin olevien komponenttien sekoittamisesta.

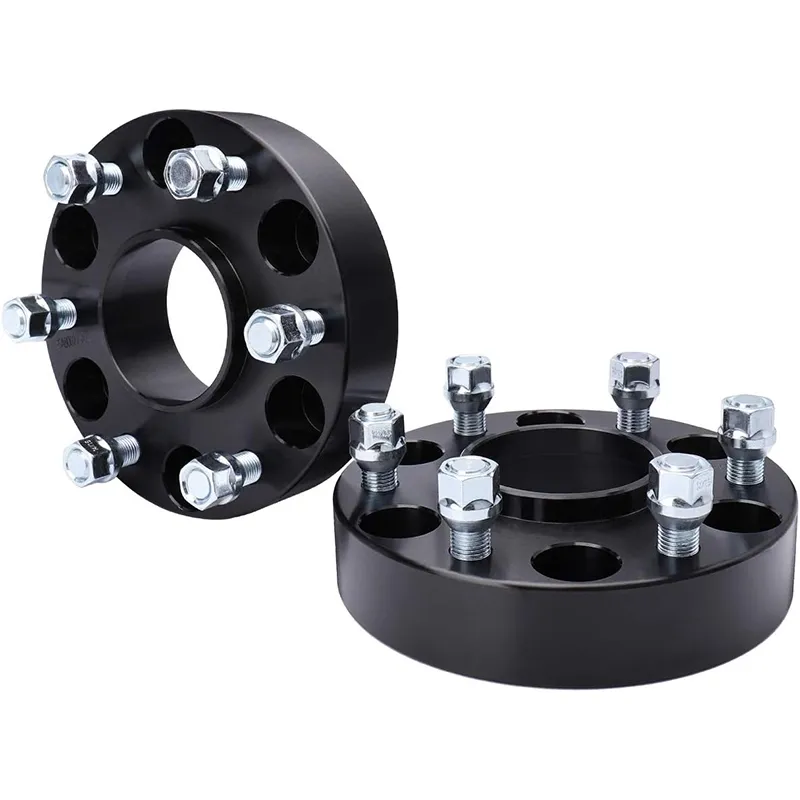

Kaksi numeroa määrää, sopiiko välilevy ollenkaan: PCD (Pitch Circle Diameter) ja keskireikä. PCD on ympyrän halkaisija, jossa pultinreiät sijaitsevat – viisi pulttia 114,3 mm:n ympyrässä on 5x114,3. Tavallisissa välilevyissä molemmat puolet sopivat ajoneuvoon. Sovittimissa molemmat puolet ovat tarkoituksella erilaisia.
Keskireikä on keskireiän halkaisija. Tämä määrittää, onko asennus todella napakeskeinen. Yleiset tekniset tiedot ja ajoneuvot, joita ne vastaavat:
| Keskiporaus |
Yleiset sovellukset |
| CB56.1 |
Honda Civic, Fit, CR-V (useita sukupolvia) |
| CB60.1 |
Toyota Corolla, Yaris, erilaiset RAV4-mallit |
| CB66.1 |
BMW 3-sarja, 5-sarja, Z4 |
| CB95.1 |
Ford F-150, Chevrolet Silverado, Jeep Wrangler, Toyota Tundra |
Keskireiän mittauksessa: jos olet epävarma, mittaa napa suoraan jarrusatulalla tai vedä tiedot ajoneuvosi korjaamokäsikirjasta. Oikein mitoitettu napakeskeinen välikappale ja löysästi sopiva korvakekeskeinen maksavat ostohetkellä saman verran. Suorituskykyero ei ole ollenkaan samanlainen.
Nämä ovat tarkistuspisteitä, joita kokeneet suorituskykyliikkeet ja kaluston hankintatiimit käyttävät hyväksyessään uuden välikappaletoimittajan. Ne eivät ole teoreettisia – ne ovat kysymyksiä, jotka erottavat vankan oston palautuksesta.
Useimmat pyörän välilevyn viat eivät johdu konseptista vaan toteutuksesta. Korvakeskeiset mallit navoissa, jotka eivät sovi yhteen kunnolla. Seokset, joissa on merkintä 6061-T6, joita ei ole koskaan nähty testauslaboratoriossa. Kiinnitysvälit ovat lähellä, mutta eivät oikein. Mikään näistä vioista ei ole ilmeinen ostohetkellä, ja ne kaikki tulevat lopulta pintaan kuormituksen alaisena, yleensä silloin, kun se on vähiten kätevää.
Lyhyt versio: hanki keskireikä oikealle, hanki materiaalille sertifikaatti ja hanki laitteisto samasta lähteestä kuin välikappale. Kolme asiaa. Kaikki muu on toissijaista.
J&W Auto Part valmistaa pyörän välikappaleita, muttereita ja pultteja Ningbossa vientimarkkinoille Pohjois-Amerikassa, Euroopassa ja Australiassa. Luettelo koostuu tavallisista 6061-T6 napakeskeisistä välikappaleista 7075-T6 raskaisiin kuorma-autotasoihin tarkoitettuihin sovittimiin. SGS- ja TUV-sertifikaatit kattavat kaikki tuotelinjat. Mukautettu PCD, keskireikä, paksuus, kierteen nousu ja anodisointiviimeistely ovat saatavilla OEM- ja tukkukauppiaille.
Selaapyörän välikappaleen sovitinluettelo, taiottaa suoraan yhteyttäkeskustellaksesi tietystä sovelluksesta tai tilavuustarpeesta.
TUV Rheinland Automotive Component Testing Protocols · SGS Automotive Certification Standards · SAE International J2530 vanteiden ja renkaiden suorituskykyvaatimukset · NHTSA Aftermarket Wheel Component Guidelines
