Valintapyörän välikappaleiden sovittimettarkoittaa muutakin kuin pyörän työntämistä ulospäin ulkonäön tai välyksen vuoksi. Oikean osan on vastattava navan porausta, pulttikuviota, pultti- tai pulttilaitteistoa, paksuutta ja kuormitusreittiä, ja samalla on otettava huomioon muutokset raidevälissä, hankaussäteessä, ohjaustuntumassa ja laakerin jännityksessä. Tässä artikkelissa kerrotaan, kuinka välilevysovittimet eroavat yksinkertaisista välikappaleista, kuinka voit varmistaa niiden sopivuuden ajoneuvoosi ja mitkä mitat ovat tärkeitä ennen ostamista tai asennusta. Näet myös tärkeimmät turvatarkastukset, jotka auttavat estämään tärinää, kiinnitysvaurioita ja jarrujen tai jousituksen häiriöitä, joten oppaan loppuosa voi keskittyä tietoiseen valintaan ja oikeaan käyttöön.
Pyörän välilevysovittimet ovat tärkeitä alustan osia, jotka on suunniteltu muuttamaan ajoneuvon jousituksen geometriaa ja pyörän asennusta. Asettamalla pyörän kiinnityspinta fyysisesti kauemmaksi ajoneuvon navasta, nämä komponentit muuttavat sekä ajoneuvon staattista raideleveyttä että dynaamisia ajo-ominaisuuksia. Lisäksi sovitinversiot voivat muuntaa alkuperäisen laitevalmistajan (OEM) pulttikuvion mukautumaan muuten yhteensopimattomiin jälkimarkkinoiden pyöriin.
Pyöränvälikkeiden asennus vaikuttaa suoraan ajoneuvon raideleveyteen ja kuuraussäteeseen. Raidevälin lisääminen tyypillisin välein +20–50 mm akselia kohden parantaa sivuttaisvakautta vähentämällä painon siirtymistä kaarteissa. Tämä ulospäin siirtyminen muuttaa kuitenkin samanaikaisesti kuuraussädettä – ohjausakselin kaltevuuden (SAI) leikkauskohdan maan ja renkaan kosketusalueen keskikohdan välistä etäisyyttä. Pyörän keskilinjan työntäminen ulospäin lisää tyypillisesti positiivista kuuraussädettä 10–25 mm. Vaikka leveämpi raideleveys parantaa vierintävastusta, liiallinen positiivinen hankaussäde voi lisätä ohjausvoimaa, vahvistaa vääntömomenttiohjausta etuvetoisissa alustoissa ja nopeuttaa jousitusholkkien kulumista.
Jälkimarkkinasektorilla välikappalesovittimia käytetään ensisijaisesti pyörän uppoasennuksiin, päivitettyjen suurten jarrusarjojen (BBK) puhdistamiseen tai pyörien asentamiseen suurilla positiivisilla poikkeamilla. Esimerkiksi 6-mäntäisen jarrusatulan asentaminen vaatii usein vähintään 15 mm lisäpinnavälystä, jonka tarkasti koneistettu välikappale voi tarjota. Kaupallisissa kalustosovelluksessa sovittimia käytetään pyörävarastojen standardoimiseen eri ajoneuvoalustoille. Muuntamalla erilaiset napakuviot (esim. 8x165,1 - 8x170) yhtenäisiksi määrityksiksi kaluston johtajat voivat vähentää rengas- ja vannevarastoa ja säilyttää samalla tasaiset raideleveydet korkealla painopisteellä olevissa hyötyajoneuvoissa.
Pyörän välikappaleiden rakenteellinen eheys ja yhteensopivuus riippuvat täysin tarkoista mittamäärityksistä ja materiaaliominaisuuksista. Koska nämä komponentit kestävät valtavia leikkausvoimia ja pyörimisjännitystä, turvallista käyttöä ei voida kiistää tarkkojen teknisten tietojen sijaan likimääräisten mittausten sijaan.
Minkä tahansa välilevysovittimen neljä perusmittaa ovat Pitch Circle Diameter (PCD), keskireikä (CB), paksuus ja tuloksena oleva siirtymä. PCD:n on vastattava sekä napaa että pyörää, vaikka sovitinversioissa voi olla kaksi PCD:tä (esim. 5x114.3 napa 5x120 pyörään). Keskireiän on vastattava tarkasti ajoneuvon navan huulta – yleensä 54,1–78,1 mm – varmistaakseen napakeskeisen kuorman jakautumisen. Paksuus vaihtelee tyypillisesti 3 mm:n välyslevyistä 50 mm:n raskaisiin sovittimiin, mikä vähentää suoraan pyörän alkuperäisestä positiivisesta poikkeamasta lopullisen tehollisen siirtymän määrittämiseksi.
Laadukkaat adapterit on pääasiassa CNC-koneistettu ilmailu- ja avaruuskäyttöön tarkoitetuista alumiiniaihioista, erityisesti 6061-T6- tai 7075-T6-seoksista. Vaikka 6061-T6 tarjoaa riittävän suorituskyvyn noin 310 MPa:n vetolujuudella, 7075-T6 tarjoaa erinomaisen kestävyyden noin 573 MPa:lla, mikä tekee siitä ihanteellisen raskaaseen käyttöön tai erittäin ohuisiin sovitinprofiileihin. Koneistustoleranssit ovat kriittisiä; Premium-valmistajat ylläpitävät ±0,02 mm:n toleranssit nopean tärinän estämiseksi. Pintakäsittelyt koostuvat yleensä tyypin II tai tyypin III kovapinnoitteisesta anodisoinnista, joka suojaa alumiinialustaa galvaaniselta korroosiolta, kun se yhdistetään teräsnapoihin.

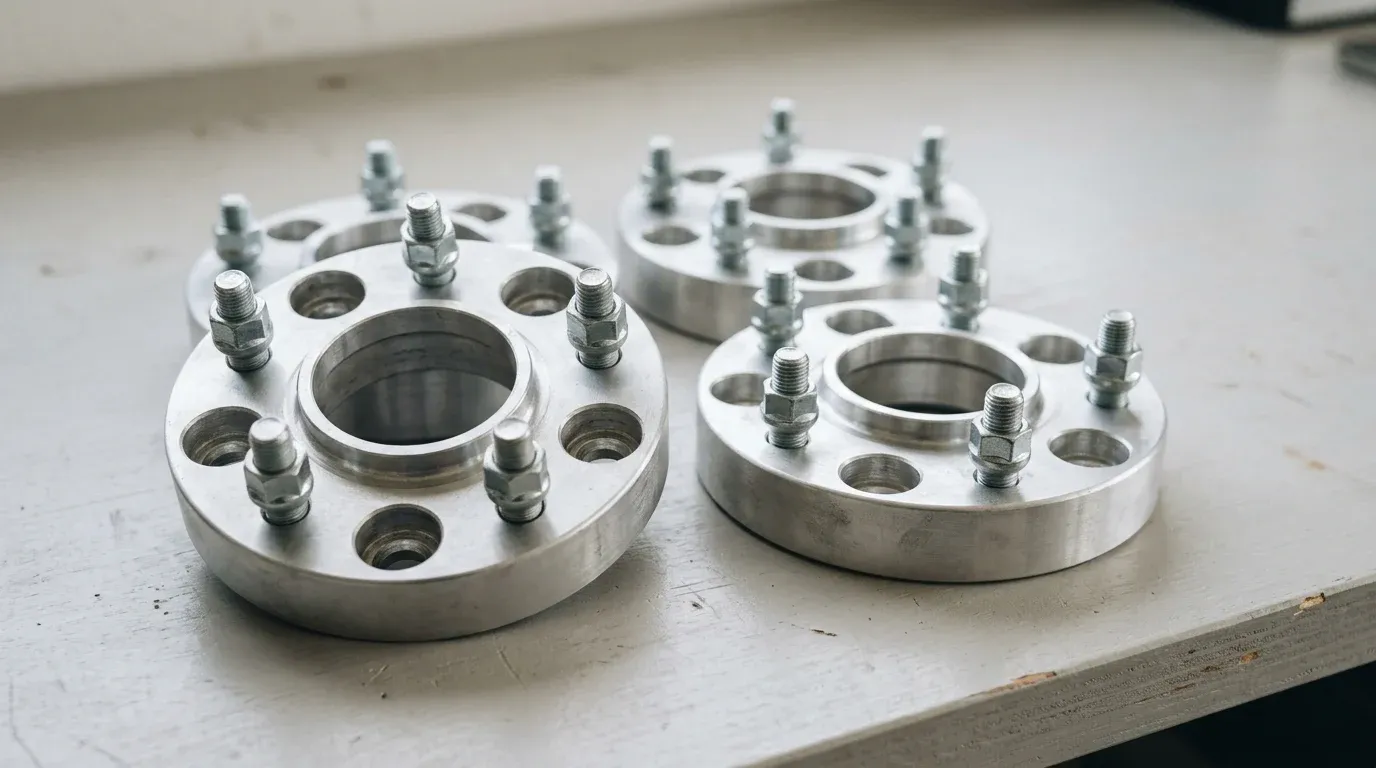

Valinta liukuvien välilevyjen ja pulttiliittimien välillä määrää asennustavan ja suurimman turvallisen paksuuden. Napan ja pyörän väliin liukuvat välilevyt, joissa käytetään olemassa olevia pyörän pultteja. Pulteilla kiinnitettävät sovittimet kiinnittyvät suoraan napaan matalaprofiilisilla muttereilla, mikä muodostaa toissijaisen pulttisarjan pyörälle.
| Erittely | Slip-on välilevyt | Pultilla kiinnitettävät sovittimet |
| Tyypillinen paksuus | 3mm - 12mm | 15mm - 50mm+ |
| Nastavaatimus | Vaatii pidennetyt nastat, jos > 5 mm | Käyttää integroituja, esipuristettuja nastoja |
| Kuvion muuntaminen | PCD:tä ei voi vaihtaa | Voi muuntaa PCD:n (esim. 5x100 5x112:ksi) |
| Kuorman jakautuminen | Luottaa napahuulen pidennykseen | Sisältää patentoidut napakeskeiset renkaat |
Oikeat asennusprotokollat ja tiukat sopivuuden arvioinnit ovat ensiarvoisen tärkeitä integroitaessapyörän välikappaleiden sovittimet. Tämän alan viat johtuvat harvoin materiaalivirheistä; pikemminkin ne johtuvat väärästä vääntömomentista, riittämättömästä kierteen kiinnityksestä tai yhteensopimattomista liitäntäpinnoista.
Ennen asennusta teknikkojen on puhdistettava huolellisesti ajoneuvon napa teräsharjalla ruosteen ja hilseilyn poistamiseksi, mikä varmistaa täysin tasaisen liitäntäpinnan. Kriittisin asennusta edeltävä tarkistus sisältää kierteen kiinnittymisen tarkistamisen. Autoteollisuuden standardit edellyttävät vähintään 6–8 täyttä kierrosta kierreliitännällä varman kiinnityksen takaamiseksi. Tavalliselle M12x1,5-kierteen nousulle tämä vastaa vähintään 12 mm:n kiinnitystä, kun taas M14x1,5-tappi vaatii noin 14 mm:n kiinnityskuorman turvalliseen kiinnittämiseen.
Virheellinen asennus aiheuttaa useita vakavia riskejä. Korvakekeskeiset välilevyt – jotka riippuvat pelkästään korvakkeen pultista keskityksen sijaan navan huuleen – aiheuttavat usein korkeataajuista tärinää yli 60 mph nopeuksilla. Toinen yleinen riski on lämpösyklin ja alkuistutuksen aiheuttama kiinnikkeiden löystyminen; Siksi kaikkien kiinnikkeiden kiristäminen uudelleen alkuperäisen 50–100 mailin jälkeen on pakollista. Teräsnavan ja alumiinisen välikappaleen välinen galvaaninen korroosio voi aiheuttaa komponenttien sulamisen, mitä lievennetään levittämällä erittäin valvottua, ohutta kerrosta tarttumista estävää ainetta tiukasti navan pintaan, ei koskaan kiinnikkeiden kierteisiin. Lopuksi jousituksen häiriöt on tarkistettava täydessä ohjauslukituksessa ja jousituksen enimmäispuristuksessa sen varmistamiseksi, että leveämpi raide ei aiheuta renkaan törmäystä lokasuojaan tai sisävuoreihin.
Säännösten noudattaminen vaikuttaa merkittävästi pyörän välikappaleiden laillisuuteen. Tiukilla lainkäyttöalueilla, kuten Saksassa TÜV-määräysten mukaisesti, raideleveyden muutoksia rajoitetaan voimakkaasti; raideleveyden lisääminen yli 2 % vaatii tyypillisesti laajaa rakennetestausta ja erikoissertifiointia. Moottoriurheiluympäristöissä monet sanktioelimet kieltävät yli 5 mm:n liukuvien välikappaleiden käytön, ellei niiden mukana ole sertifioituja pidennettyjä pyörän pultteja, ja jotkut kieltävät tiukasti pulttikiinnityssovittimet sisäkorvakkeiden muttereiden piilotettujen ominaisuuksien vuoksi. Laivaston toimijoiden on myös punnittava vastuunäkökohtia, koska raideleveyden luvattomat muutokset voivat mitätöidä OEM-akselin takuut.
Välilevysovittimien hankinta edellyttää valmistuksen alkuperän, laadunvalvontaprosessien sekä volyymihinnoittelun ja rakenteellisen luotettavuuden välisen tasapainon arviointia. Tuotteen kriittisen turvallisuuden vuoksi hankintapäälliköiden on asetettava etusijalle toimittajien avoimuus ja varmennettu metallurginen tieto.
Toimittajan valmiuksien arviointi alkaa ISO 9001:2015 -sertifikaattien tarkistamisesta ja dokumentoitujen materiaalitestiraporttien (MTR) pyytämisestä seoksen koostumuksen vahvistamiseksi. Pätevien toimittajien tulee käyttää moniakselisia CNC-koneita ja käyttää koordinaattimittauskoneita (CMM) ±0,02 mm:n ulostulotoleranssien validointiin. Lisäksi ostajien tulee pyytää nastan laatua koskevia asiakirjoja; Esipuristettujen nastojen on täytettävä ISO 898-1 luokan 10.9 tai 12.9 vetolujuusstandardit, mikä varmistaa, että ne kestävät toistuvia vääntömomenttijaksoja ilman venymistä tai leikkausta.
B2B-hankinnoissa räätälöityjen CNC-työstettyjen sovittimien vähimmäistilausmäärät (MOQ) ovat tyypillisesti 100–500 sarjaa SKU:ta kohden PCD:n ja keskireiän spesifikaatioiden monimutkaisuudesta riippuen. Offshore-tuotannon toimitusajat ovat yleensä 30–45 päivää, rahdin kauttakulkua lukuun ottamatta. Jakelijoille yksityinen merkintä on yleinen käytäntö, ja toimittajat tarjoavat räätälöityjä merkkilogojen ja vääntömomenttimäärittelyjen laseretsausta suoraan anodisoituun pintaan. Myyntikanavat on jaettu pääasiassa suoraan kuluttajille toimiviin vähittäismyyjiin, erikoistuneisiin off-road-asentajiin ja kaupallisiin kalustotoimittajiin.
Pyöränvälikkeiden markkinat ovat vahvasti kerrostuneet hinnan ja vastaavan laadun perusteella. Budjettitason tuotteet uhraavat usein materiaalien eheydestä ja tarkkuudesta, mikä johtaa vakaviin turvallisuusriskeihin, kun taas premium-tason tuotteet investoivat voimakkaasti sertifioituihin materiaaleihin ja keskuskeskeiseen suunnitteluun.
| Markkinataso | Hintaluokka (per pari) | Materiaali & valmistus | Tärkeimmät ominaisuudet |
| Lähtötaso | 20-45 dollaria | Valettu alumiini tai vahvistamaton aihio | Korvakeskeiset, anodisoimattomat, luokan 8.8 nastat. Korkea tärinäriski. |
| Keskiluokka | 60-110 dollaria | Taottu 6061-T6 alumiini | Napakeskeinen, tyyppi II anodisoitu, luokka 10.9 nastat. Sopii katukäyttöön. |
| Premium/Race | $130 - $250+ | Taottu 7075-T6 alumiini | Napakeskeinen tarkalla huulilla, tyyppi III kovaanodisoitu, luokka 12.9 nastat, FEA-testattu. |
Tiukan valintakehyksen toteuttaminen varmistaa, että valitut pyörän välikappaleet täyttävät ajoneuvon mekaaniset vaatimukset vaarantamatta turvamarginaaleja. Järjestelmällinen lähestymistapa estää kalliita asennusvirheitä ja vähentää ympäröivien alustan osien ennenaikaista kulumista.
Valintaprosessi noudattaa tiukkaa peräkkäistä järjestystä. Ensin teknikoiden on mitattava olemassa oleva lokasuojan rako ja jarrusatula välys määrittääkseen tarkan vaaditun paksuuden; Jos esimerkiksi jarrusatula vaatii 12 mm:n välyksen, 15 mm:n välilevy tarjoaa turvallisen 3 mm:n puskurin. Toiseksi käyttäjän on tunnistettava ajoneuvon tarkka navan halkaisija ja valittava täsmälleen napakeskeinen sovitin. Kolmanneksi vaadittu kierteen nousu ja tapin pituus on tarkistettava. Jos valitaan yli 5 mm:n pituinen liukuvälikappale, vastaavat pidennetyt pyörän pultit on hankittava. Lopuksi on laskettava tehollinen siirtymä sen varmistamiseksi, että kuuraussäde pysyy hyväksytyissä rajoissa tietylle ohjaustelineelle.
Suorituskyvyn parannusten tasapainottaminen vaatimustenmukaisuuden ja budjettirajoitusten kanssa edellyttää omistamisen kokonaiskustannusten arvioimista. Vaikka aggressiiviset poikkeamat, jotka ylittävät 25 mm sivua kohden, antavat selkeän esteettisen ja leveämmän asennon, mutta ne lisäävät eksponentiaalisesti pyörän laakereihin kohdistuvaa vipuvaikutusta, mikä saattaa lyhentää laakerien käyttöikää 30–50 %. Sekä kalustopäälliköiden että harrastajien on punnittava ensiluokkaisten 7075-T6-sovittimien alkuperäisiä kustannuksia pitkän aikavälin säästöihin, jotka saavutetaan välttämällä laakerien vaihtoja ja vähentämällä kiinnikkeiden rikkoutumiseen liittyviä katastrofaalisia riskejä. Sertifioitujen materiaalien ja napakeskeisen suunnittelun priorisointi varmistaa viime kädessä, että pyörän välikappaleiden toiminnalliset edut toteutuvat täysin ajoneuvojen turvallisuudesta tinkimättä.
· Tärkeimmät johtopäätökset ja perustelut pyörän välikappaleiden sovittimille
· Tekniset tiedot, vaatimustenmukaisuus ja riskitarkistukset, jotka kannattaa vahvistaa ennen sitoutumista
· Käytännön seuraavat vaiheet ja varoitukset lukijat voivat soveltaa välittömästi
Välikappale työntää pyörää pääasiassa ulospäin pitäen samalla pulttikuvion samana. Sovitin muuttaa myös pulttikuvion, kuten 5x114,3 5x120:ksi, samalla kun se lisää paksuutta.
Vastaa tarkasti neljää erittelyä: navan pultin kuvio, pyörän pultin kuvio, keskireikä ja paksuus. Varmista sitten uusi tehollinen offset ja lokasuojan, jarrun ja jousituksen välys ennen tilaamista.
Käytä liukuvia välilevyjä pieniin välysmuutoksiin, tyypillisesti 3–12 mm, ja vain oikean tapin kiinnittymisen kanssa. Käytä pulttisovittimia yli 15 mm:n paksuisiin tai mihin tahansa pulttikuvion muuntamiseen.
Kyllä. Ne laajentavat raideleveyttä ja voivat parantaa vakautta, mutta ne lisäävät myös kuuraussädettä. Liian suuri paksuus voi lisätä ohjausvoimaa, vääntömomenttia ja laakerien ja jousitusosien kulumista.
Valitse napakeskeiset, CNC-koneistetut adapterit 6061-T6 tai 7075-T6 alumiinista, tarkista tarkka sovitus, kiristä laitteisto spesifikaatioiden mukaan ja kiristä uudelleen ensimmäisten 50–100 mailin jälkeen.
